L’On-Board Diagnostic oriente la panne et évite de remplacer des pièces au hasard
Publié par : Jean-Baptiste Flamentin — Rédacteur spécialisé en mécanique
Un voyant moteur allumé ne désigne pas automatiquement une pièce à remplacer. L’On-Board Diagnostic, ou diagnostic embarqué, surveille certains organes du véhicule, enregistre les anomalies détectées et les rend accessibles via une prise de diagnostic. Son intérêt est concret : s’appuyer sur une information mesurée par le véhicule plutôt que sur une supposition.
On-Board Diagnostic : ce que contrôle réellement l’OBD
OBD signifie On-Board Diagnostics. Dans une automobile, ce diagnostic embarqué utilise les calculateurs et les capteurs pour surveiller en continu le groupe motopropulseur, notamment le moteur et les dispositifs liés aux émissions polluantes. Lorsqu’une valeur devient incohérente, absente ou sort de la plage attendue pendant un certain temps, le calculateur peut mémoriser une anomalie.
Le système OBD a d’abord été développé pour mieux contrôler les émissions et faciliter leur diagnostic. Il ne surveille donc pas toute la mécanique. Une usure de roulement, un bruit de suspension ou une fuite d’huile sans conséquence électronique ne génère pas forcément de code. En revanche, l’OBD est particulièrement utile pour rechercher un défaut d’allumage, d’injection, d’admission d’air, de dépollution ou de capteur.
Du capteur au code défaut : une chaîne d’information
Le fonctionnement suit une logique simple : un capteur mesure une donnée, le calculateur la compare à la valeur attendue, puis il enregistre un code si l’écart correspond à ses critères de détection. Ce code est un DTC, pour Diagnostic Trouble Code. Le véhicule peut aussi sauvegarder des données gelées, comme le régime moteur, la température, la charge ou la vitesse relevés au moment où le défaut est apparu.
Cette logique explique pourquoi un code défaut ne correspond pas toujours au nom de la pièce en panne. Un code associé à la sonde lambda peut provenir de la sonde elle-même, mais aussi d’un faisceau, d’une prise d’air, d’un problème d’échappement ou d’une combustion anormale. Le code délimite une zone de recherche et décrit un symptôme électronique. Il ne remplace pas les contrôles.
OBD, OBD-II et EOBD : ne pas confondre les normes
Le terme OBD désigne le principe général du diagnostic embarqué. Les premières générations n’étaient pas uniformes : les connecteurs, l’accès aux informations et les langages de communication pouvaient différer selon le constructeur. L’OBD-II a apporté une interface beaucoup plus standardisée, ce qui a rendu la lecture de certaines données plus accessible avec des outils compatibles.
| Appellation | Ce qu’elle désigne | Repère géographique et temporel |
|---|---|---|
| OBD | Le diagnostic embarqué au sens large, y compris les systèmes antérieurs à la standardisation. | Développé à partir des années 1980. |
| OBD-II | Une norme de diagnostic avec connecteur et accès aux données standardisés. | Obligatoire aux États-Unis à partir du 1er janvier 1996 pour les véhicules concernés. |
| EOBD | L’adaptation européenne du diagnostic embarqué, orientée vers les émissions. | Déployée en Europe au début des années 2000, avec des étapes selon le carburant et la catégorie du véhicule. |
| J-OBD | Une déclinaison appliquée au marché japonais. | Les exigences varient selon la réglementation locale. |
La présence d’une prise à 16 broches ne signifie pas que tous les paramètres propriétaires du véhicule sont accessibles avec un lecteur universel. La standardisation concerne surtout les informations réglementées liées au moteur et aux émissions. Les données de confort, de carrosserie, d’aide à la conduite et les procédures de codage nécessitent souvent une valise plus complète, adaptée à la marque.
Protocoles : la langue utilisée par l’outil et le véhicule
La prise est physique, mais l’échange de données repose sur un protocole de communication. Selon l’âge, la marque et le marché du véhicule, on peut rencontrer les normes ISO 9141-2, ISO 14230 ou KWP2000, SAE J1850 et ISO 15765, cette dernière étant largement associée au bus CAN. L’outil doit être compatible avec le protocole du véhicule. Les lecteurs OBD-II modernes détectent souvent ce protocole automatiquement.
Le réseau CAN peut être comparé à un flux d’informations entre les calculateurs. Le moteur, l’ABS, la boîte de vitesses et d’autres modules y échangent des messages. La prise OBD donne accès à une partie de ce flux, mais une valeur isolée peut être trompeuse si son unité, ses conditions de mesure et ses limites ne sont pas connues. Une donnée en temps réel prend son sens lorsqu’elle est comparée au fonctionnement du véhicule et aux autres paramètres disponibles.
Prise OBD : où la trouver et quel outil choisir

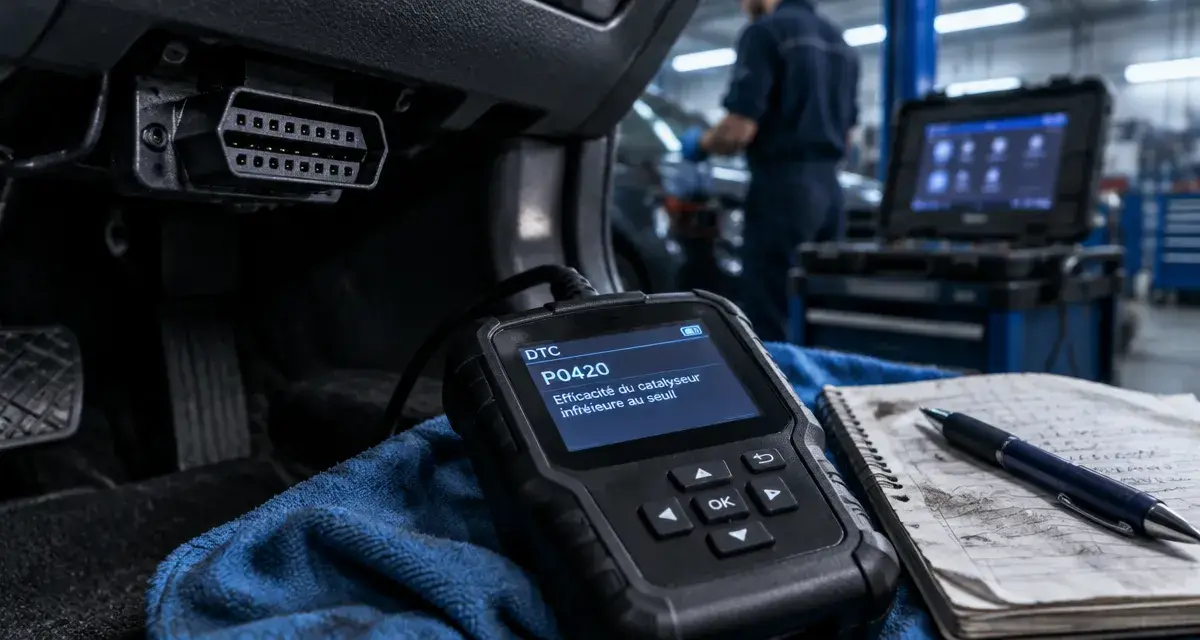

La prise OBD-II se trouve généralement sous le tableau de bord, côté conducteur, près de la colonne de direction ou de la zone des fusibles. Elle doit rester accessible sans démontage important. Son emplacement précis varie selon les véhicules. Consulter le manuel évite de forcer sur un cache ou de confondre le connecteur avec une autre prise électrique.
Lecteur simple, adaptateur Bluetooth ou valise professionnelle
Un lecteur de codes OBD2 permet de lire et d’effacer les DTC génériques, d’identifier un voyant moteur et d’afficher quelques paramètres. Un adaptateur Bluetooth associé à une application peut aussi afficher des données en temps réel, si sa compatibilité avec le véhicule et l’application est vérifiée. Une valise de diagnostic professionnelle va plus loin : elle communique avec davantage de calculateurs, lance des tests actifs et peut proposer des fonctions de maintenance ou de codage selon ses droits d’accès.
- Pour comprendre un voyant moteur : choisir un lecteur qui affiche le libellé du code et les données gelées.
- Pour suivre l’entretien : rechercher l’accès aux paramètres en temps réel et à l’état des moniteurs de dépollution.
- Pour une réparation complexe : utiliser un outil couvrant la marque ou confier l’analyse à un professionnel.
Lire un code défaut sans tirer de conclusion hâtive
Les DTC commencent souvent par une lettre. P concerne le groupe motopropulseur, B la carrosserie, C le châssis et U les communications entre calculateurs. Le premier chiffre aide ensuite à distinguer, selon les cas, un code générique normalisé d’un code propre au constructeur. Cette structure facilite la lecture, mais un libellé comme « circuit » ou « performance » doit être interprété avec prudence.
Voyant MIL : urgence ou contrôle à programmer ?
Le voyant moteur, aussi appelé MIL pour Malfunction Indicator Lamp, signale un dysfonctionnement susceptible d’affecter les émissions ou le fonctionnement du moteur. Lorsqu’il reste fixe et que le véhicule roule normalement, il faut lire les codes rapidement et programmer un contrôle. S’il clignote, si le moteur broute, perd fortement de la puissance ou dégage une odeur inhabituelle, il est préférable de limiter l’utilisation du véhicule et de demander rapidement un avis professionnel.
Effacer un code juste après sa lecture ne constitue pas une réparation. Cette action éteint parfois le voyant, mais elle supprime aussi des éléments utiles au diagnostic et réinitialise certains contrôles de dépollution. La séquence la plus utile consiste à relever les codes et les données associées, corriger la cause, puis effacer les défauts si nécessaire. Il faut ensuite vérifier qu’ils ne réapparaissent pas après un cycle de conduite.
Utiliser l’OBD comme une méthode, pas comme un verdict
Pour un conducteur, le diagnostic embarqué permet d’arriver mieux informé chez le réparateur, de surveiller une anomalie récurrente ou de contrôler certains éléments avant l’achat d’un véhicule d’occasion. Pour un technicien, il réduit le temps de recherche en orientant les mesures. Dans les deux cas, son efficacité dépend de la méthode utilisée.
- Noter les symptômes : démarrage difficile, à-coups, surconsommation, perte de puissance ou voyant allumé.
- Lire tous les codes présents, y compris les codes en attente, sans les effacer immédiatement.
- Consulter les données gelées et les valeurs en temps réel pertinentes.
- Vérifier les causes simples : connecteurs, câblage, durites, alimentation électrique et entretien récent.
- Confirmer la réparation par un contrôle après essai.
L’OBD ne remplace ni l’inspection visuelle, ni l’essai routier, ni les mesures électriques et mécaniques. Il offre toutefois une entrée structurée vers la panne : un voyant inquiétant devient une information exploitable, les remplacements de pièces au hasard sont limités et le suivi du moteur comme des systèmes antipollution gagne en précision.
