Le système de freinage garantit votre sécurité sur la route. Au centre de ce dispositif se trouve une pièce méconnue mais cruciale : le mastervac. Également appelé servo-frein, ce composant utilise la force de la dépression pour multiplier la pression exercée sur la pédale. Sans lui, stopper un véhicule de plus d’une tonne demanderait une force athlétique à chaque ralentissement. Comprendre son fonctionnement, identifier les premiers signes de faiblesse et maîtriser les procédures de diagnostic permet d’éviter des réparations coûteuses et de garantir une distance d’arrêt optimale.
Comment fonctionne réellement l’assistance au freinage ?

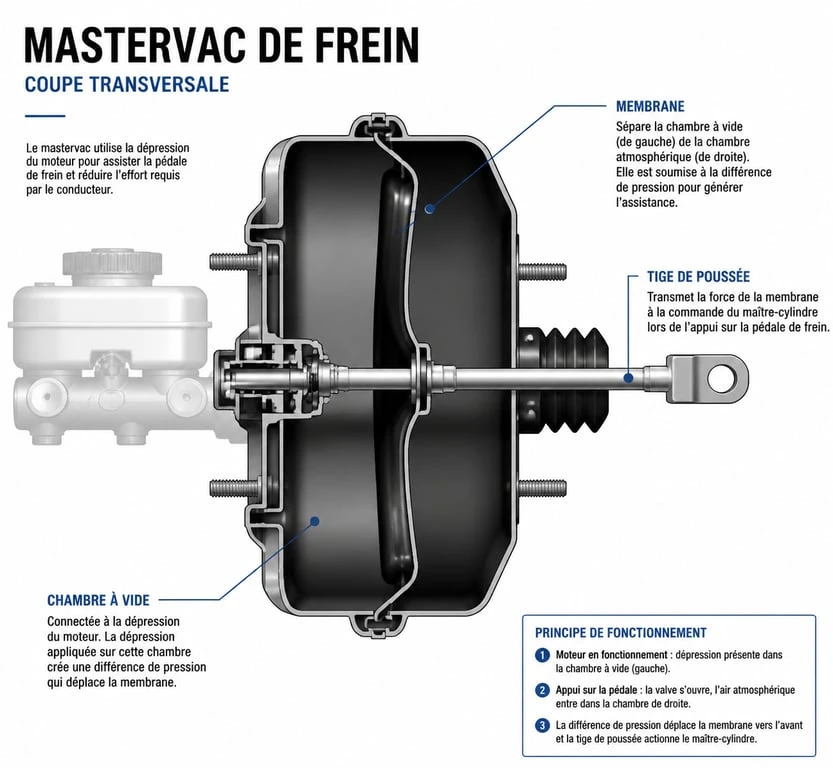

Le mastervac agit comme un amplificateur de force. Son mécanisme repose sur une différence de pression entre deux compartiments séparés par une membrane souple. Il utilise le vide créé par le moteur ou par une pompe à vide sur les motorisations diesel pour aspirer la tige de poussée lorsque vous sollicitez le frein.
Le rôle de la dépression moteur
Sur un moteur à essence, la dépression provient de l’aspiration des pistons dans le collecteur d’admission. Pour les moteurs diesel ou les modèles essence turbocompressés, une pompe à vide mécanique ou électrique génère ce vide. Cette aspiration constante est stockée dans le corps du mastervac. Lorsque la pédale est au repos, la pression est identique des deux côtés de la membrane interne. Dès que votre pied touche la pédale, une vanne laisse entrer l’air atmosphérique d’un côté, créant un déséquilibre qui pousse la membrane et assiste le maître-cylindre.
L’interaction avec le maître-cylindre et l’ABS
Le mastervac est couplé au maître-cylindre qui contient le liquide de frein. Cette liaison est critique : si le joint entre les deux pièces fuit, du liquide s’infiltre dans le servo-frein et détériore les composants internes. Dans les véhicules modernes, l’assistance de freinage cohabite avec les systèmes électroniques comme l’ABS ou l’ESP. Bien que le mastervac soit une pièce pneumatique et mécanique, sa défaillance perturbe la régulation fine du bloc ABS en modifiant la réactivité du circuit hydraulique.
Les symptômes d’un mastervac défaillant à ne pas ignorer
Une panne de mastervac se manifeste par des changements de comportement spécifiques au niveau de la pédale. Ignorer ces signes expose à une perte d’assistance totale, rendant le véhicule difficile à arrêter en urgence.
Pédale de frein dure : C’est le symptôme le plus fréquent. Si vous avez l’impression de devoir appuyer avec force sur le frein pour ralentir, l’assistance ne joue plus son rôle.
Bruit de sifflement ou d’aspiration : Un bruit d’air audible sous le tableau de bord au moment du freinage indique souvent une fuite au niveau de la membrane ou de la vanne de commande.
Ralenti moteur instable : Sur les moteurs essence, une fuite d’air interne au mastervac crée une prise d’air. Cela appauvrit le mélange air-carburant, provoquant un ralenti irrégulier, voire un calage lors d’un freinage appuyé.
Pédale qui ne revient pas : Si la pédale reste enfoncée ou remonte très lentement, le ressort de rappel interne ou le mécanisme de valve est probablement grippé.
La structure interne d’un servo-frein comprend une coque externe, une membrane d’étanchéité et des mécanismes de clapets. Lorsqu’une micro-fissure apparaît, l’équilibre pneumatique est rompu. Cette dégradation est souvent progressive. Parfois, l’humidité s’accumule entre les strates internes, provoquant une corrosion invisible de l’extérieur mais fatale pour la souplesse de la membrane. Un mastervac ayant pris l’eau, par exemple via une baie de pare-brise obstruée, finit par gripper car les composants internes ne supportent pas un environnement humide.
Diagnostic : 3 tests simples pour vérifier l’état du servo-frein
Avant de commander une pièce de rechange, effectuez ces vérifications rapides sans outils complexes pour confirmer que le problème provient du mastervac et non du circuit hydraulique ou de la pompe à vide.
| Test à effectuer | Procédure | Résultat attendu (OK) |
|---|---|---|
| Test de réserve de vide | Moteur éteint, pompez 5 fois sur le frein, puis maintenez appuyé en démarrant. | La pédale doit s’enfoncer légèrement sous le pied au démarrage. |
| Test d’étanchéité | Laissez le moteur tourner, éteignez-le, et attendez 5 minutes avant de freiner. | Le premier coup de frein doit encore être assisté (pédale souple). |
| Test de la valve antiretour | Débranchez le tuyau de dépression et soufflez dedans. | L’air ne doit passer que dans un seul sens (vers le moteur). |
Vérification du circuit de dépression

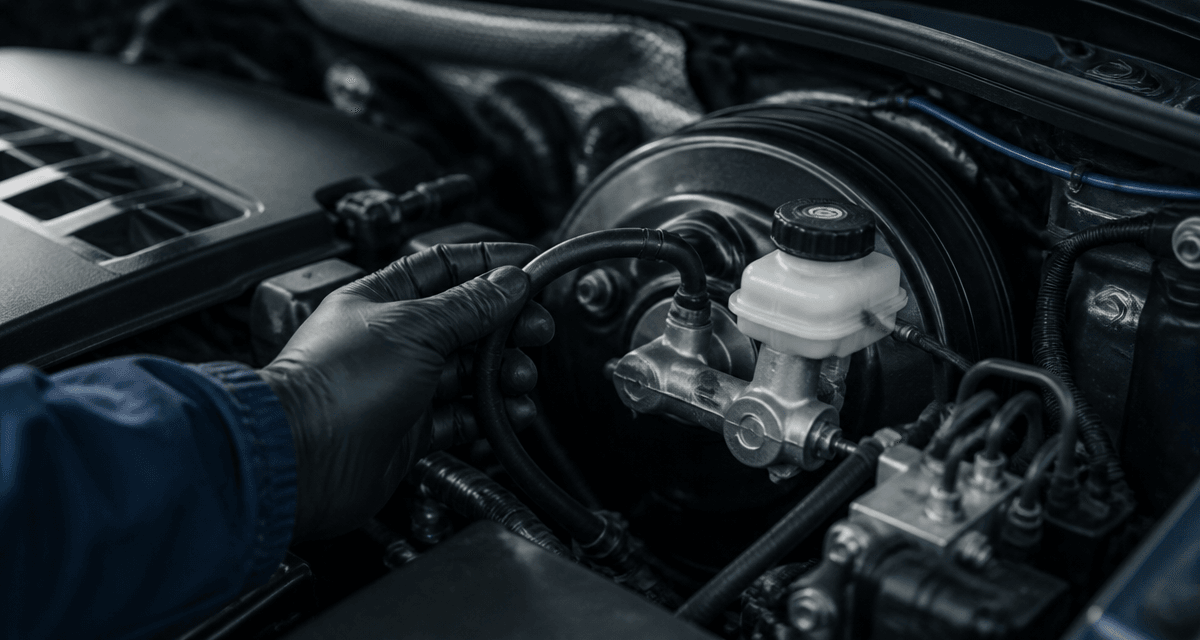

Souvent, le mastervac est mis en cause alors que le coupable est le tuyau de liaison. Inspectez la durite qui relie le moteur au servo-frein. Si elle est craquelée, fendue ou ramollie par des projections d’huile, elle peut s’écraser sous l’effet de l’aspiration, coupant ainsi l’assistance. Vérifiez également le joint d’étanchéité, ou grommet, à l’endroit où le tuyau pénètre dans le mastervac.
Le diagnostic du clapet anti-retour
Le raccord en plastique situé sur le corps du mastervac est un clapet anti-retour. Son rôle est de maintenir le vide à l’intérieur de la cloche même si le moteur s’arrête. S’il est défectueux, vous perdez toute assistance dès que vous coupez le contact, ce qui est dangereux lors d’un freinage en roue libre ou d’un remorquage. C’est une pièce peu coûteuse et facile à remplacer qui règle parfois des problèmes complexes.
Remplacement et précautions techniques
Changer un mastervac est une opération mécanique de niveau intermédiaire qui demande de la rigueur, car elle implique de désaccoupler le maître-cylindre et d’intervenir sur la liaison avec la pédale de frein.
Les étapes clés du démontage
La difficulté principale réside dans l’accès. Il faut généralement travailler sous le tableau de bord pour retirer l’axe de liaison, la chape, qui relie la pédale à la tige du mastervac. Côté compartiment moteur, il n’est pas toujours nécessaire d’ouvrir le circuit hydraulique : en dévissant le maître-cylindre, on peut parfois l’écarter suffisamment pour sortir le mastervac sans débrancher les canalisations rigides, évitant ainsi une purge complète du liquide de frein.
Choisir la bonne pièce de rechange
La compatibilité est primordiale. Il existe des dizaines de variantes pour un même modèle de véhicule, selon la motorisation ou les options de sécurité. Les critères à vérifier sont le diamètre de la cloche, souvent exprimé en pouces, la longueur de la tige de poussée et le type de fixation au tablier. Privilégiez des marques d’équipementiers d’origine comme Bosch, ATE ou TRW, qui garantissent une qualité de membrane identique à la pièce montée en usine.
Le réglage de la tige de poussée
Un détail technique crucial lors de la pose d’un nouveau mastervac est le réglage de la tige qui ressort vers le maître-cylindre. Si elle est trop longue, les freins resteront légèrement activés en permanence, créant un risque de surchauffe. Si elle est trop courte, vous aurez une course morte désagréable à la pédale avant que le freinage ne commence. Certains modèles disposent d’une tige réglable par vis, tandis que d’autres sont préréglés en usine. Vérifiez toujours la correspondance avec l’ancienne pièce avant le remontage final.
