Réparer un calculateur moteur commence par distinguer l’ECU du reste du circuit
Publié par : Jean-Baptiste Flamentin — Rédacteur spécialisé en mécanique
Une panne de démarrage, un voyant moteur, une perte de puissance ou un mode dégradé peuvent faire suspecter l’ECU. Pourtant, avant d’envoyer un boîtier en réparation calculateur moteur, il faut distinguer une défaillance interne d’un problème de capteur, de faisceau, d’alimentation ou d’actionneur. Un diagnostic sérieux évite de remplacer une pièce saine et permet de demander un devis sur une base fiable.
Le calculateur moteur pilote les fonctions électroniques du véhicule
Le calculateur moteur, aussi appelé ECU pour Engine Control Unit, est l’unité de commande qui gère le fonctionnement du moteur. Il reçoit les informations transmises par les capteurs, les interprète selon sa programmation, puis envoie des ordres aux actionneurs. Selon le véhicule, il intervient notamment sur l’injection, l’allumage, le boîtier papillon, la vanne EGR, le turbo, le ralenti et les dispositifs de dépollution.
Parmi ses entrées figurent le capteur de position du vilebrequin, le capteur d’arbre à cames, la sonde lambda, le capteur MAP, la température du liquide de refroidissement, la position de la pédale d’accélérateur et les informations liées aux NOx. Ses sorties commandent, selon l’installation, les injecteurs, les bobines d’allumage, le ventilateur de refroidissement, le boîtier papillon et d’autres organes électromécaniques.
Capteur, actionneur et ECU : des rôles différents
Un capteur mesure une situation, comme une température, une pression, une position ou une vitesse de rotation. Un actionneur exécute un ordre, par exemple injecter du carburant, ouvrir un papillon ou activer un ventilateur. Le calculateur traite les informations du capteur et commande l’actionneur.
Ainsi, un défaut mémorisé concernant une sonde lambda ne prouve pas que l’ECU est défectueux. La sonde, son alimentation, sa masse, son connecteur ou le faisceau peuvent être en cause. Cette distinction évite une réparation inutile.
Il faut aussi séparer le calculateur moteur des autres unités électroniques. Un calculateur ABS gère le freinage antiblocage, tandis qu’un calculateur de transmission pilote une boîte automatique, DSG ou CVT. Les méthodes de test et les données à conserver ne sont donc pas nécessairement les mêmes.
Les symptômes qui justifient un diagnostic du calculateur
Une défaillance du calculateur peut produire des symptômes variés. Le véhicule peut ne pas démarrer, caler, manquer de puissance ou répondre de façon irrégulière à l’accélérateur. Un voyant peut s’allumer et le moteur passer en mode dégradé pour limiter les risques mécaniques ou les émissions.
- Absence de commande des injecteurs, des bobines d’allumage ou du moteur de réglage du ralenti ;
- Perte de puissance, mélange trop riche ou trop pauvre, ralenti instable ;
- Ventilateur de refroidissement mal commandé ;
- Défaut du circuit de référence à 5 volts ;
- Absence de signal du boîtier papillon ou réponse incohérente de la pédale ;
- Absence de communication avec le bus CAN ;
- Problème de masse électrique, infiltration d’humidité ou corrosion dans le boîtier.
Un code défaut donne une direction, pas une conclusion
La lecture OBD est indispensable, mais elle ne remplace pas les contrôles électriques. Des codes comme P0251, P1640, P0101, P0606, P0685 ou DF015 peuvent orienter le technicien vers une famille de défauts et une référence donnée. Le code P0251 est associé à un calculateur de pompe Opel dans certains cas. P1640 peut être associé à Bosch EDC16U1 sur des véhicules VAG, P0101 à un calculateur Mercedes VDM MSM A-Class, P0606 à Magneti Marelli IAW 5NF et Fiat, tandis que P0685 ou DF015 peuvent concerner Delphi DCM1.2 sur Renault, Dacia et Nissan.
Ces associations restent dépendantes du véhicule, de la motorisation et des symptômes réellement observés. La bonne méthode consiste à vérifier d’abord les alimentations permanentes et après contact, les masses, les fusibles, la continuité du faisceau et les tensions des capteurs. Une alimentation instable ou une masse oxydée peut imiter une panne d’ECU.
Il est déconseillé de rouler durablement avec un moteur en mode dégradé ou présentant des ratés. Le fonctionnement peut s’aggraver et affecter d’autres éléments. Le code enregistré doit donc être confronté aux mesures électriques et au comportement du véhicule.
Ce qu’englobe une réparation calculateur moteur fiable

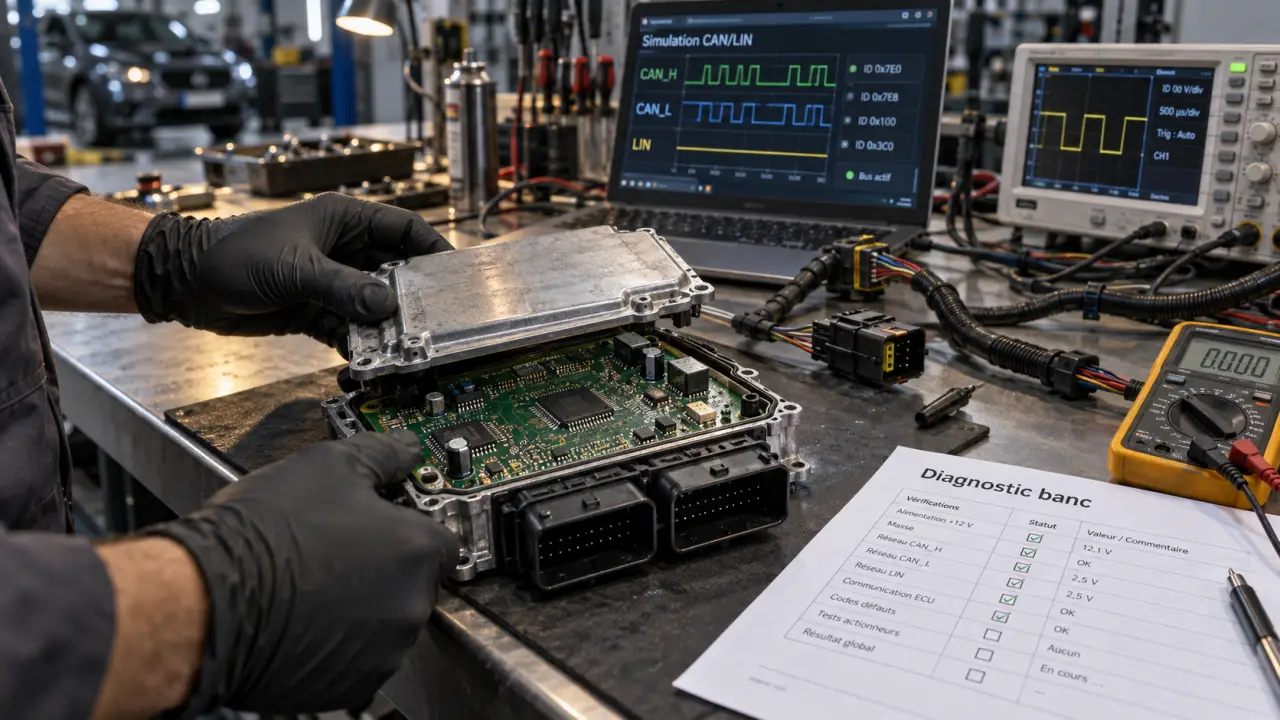

Un réparateur spécialisé ne se limite pas à effacer les défauts ou à ouvrir le boîtier. Il identifie la référence exacte, inspecte le circuit imprimé, puis contrôle les entrées, les sorties et les communications. Un banc de test permet de simuler le fonctionnement du véhicule et de vérifier les échanges sur les réseaux CAN, LIN ou J1850, sans dépendre uniquement d’un essai rapide sur route.
- Identification : référence du calculateur, marque, véhicule, motorisation, symptômes et codes relevés.
- Diagnostic : contrôle des alimentations, des masses, des communications, des signaux et des défauts internes possibles.
- Intervention : réparation des composants concernés, comme des semi-conducteurs, des puces ou des connexions endommagées.
- Validation : contrôle fonctionnel sur banc, vérification des commandes et tests de communication avant le retour.
Pourquoi le test sur banc améliore le diagnostic
Le calculateur doit être analysé comme un ensemble d’entrées et de sorties, pas comme une simple boîte noire. Le nombre de codes lus ne suffit pas. Le point décisif est l’écart entre ce que l’ECU reçoit et ce qu’il restitue.
Le technicien peut comparer une alimentation, un signal de capteur simulé et la réaction attendue sur une sortie d’injecteur ou de papillon. Cette vérification permet d’isoler une panne interne d’un défaut périphérique. Elle réduit le risque de réparer la mauvaise pièce et apporte une base plus solide au devis.
Les calculateurs hybrides et les données embarquées
Les calculateurs hybrides demandent des méthodes spécifiques. Certaines connexions reposent sur des circuits imprimés en céramique et nécessitent un collage par ultrasons. Selon la panne et la solution choisie, les données d’origine peuvent également compter : antidémarrage, codage, appairage, EEPROM ou cartographie.
La réparation de la pièce d’origine peut éviter certaines opérations de programmation, mais le caractère plug and play ne doit jamais être présumé. Il doit être confirmé pour la référence concernée, après vérification des données et de la compatibilité avec le véhicule.
Réparer, reconditionner ou remplacer : comparer les solutions
La réparation concerne une panne identifiée sur votre propre boîtier. Le reconditionnement désigne généralement une remise en état contrôlée d’une unité électronique. L’échange standard consiste à fournir une autre pièce révisée. Le calculateur neuf est une solution de remplacement complète. Chaque option entraîne des contraintes différentes de compatibilité, de disponibilité et de paramétrage.
| Solution | Atout principal | Point de vigilance |
|---|---|---|
| Réparation de votre ECU | Conserve la pièce et, souvent, ses données d’origine | Suppose que la panne soit réparable |
| Échange standard | Alternative si le boîtier est irréparable | Codage, clonage ou appairage parfois nécessaires |
| Calculateur d’occasion | Disponibilité possible selon la référence | Historique inconnu, compatibilité et antidémarrage à contrôler |
| Calculateur neuf | Pièce neuve correspondant à une référence précise | Coût et programmation éventuelle |
La réparation est pertinente lorsqu’un composant électronique ou une connexion est en cause et que le boîtier reste structurellement sain. Une corrosion étendue, un circuit fortement brûlé, une référence indisponible ou des données irrécupérables peuvent conduire à une autre solution.
Le prix dépend de la référence, de la technologie, du défaut constaté, de la conservation des données et des essais à réaliser. Une estimation sérieuse ne peut donc pas reposer sur le seul modèle du véhicule. Il faut examiner le calculateur et confirmer la nature de la panne.
Préparer une demande de devis et l’envoi du calculateur
Pour accélérer l’étude de réparabilité, réunissez des informations précises avant de contacter un réparateur ou de déposer le véhicule au garage. La référence inscrite sur l’étiquette est déterminante : deux véhicules de même modèle peuvent utiliser des unités différentes. Les fabricants couramment rencontrés incluent Bosch, Siemens, Delphi, Magneti Marelli, TRW, Zexel et Temic.
- Marque, modèle, année, motorisation et carburant du véhicule ;
- Référence complète du calculateur et photos nettes de son étiquette ;
- Codes défaut relevés, sans les interpréter trop vite ;
- Description chronologique des symptômes : à froid, à chaud, après la pluie ou après une intervention ;
- Contrôles déjà effectués sur la batterie, les fusibles, les masses, les connecteurs et le faisceau ;
- Besoin éventuel de codage, de clonage ou de conservation de l’antidémarrage.
Avant l’expédition, démontez le boîtier sans endommager les connecteurs. Protégez-le contre les chocs et l’humidité, puis joignez les renseignements utiles. Demandez quelles étapes sont prévues après réception : diagnostic, devis avant intervention, test final, conditions de garantie et retour de la pièce.
Une garantie n’a de valeur que si son périmètre est clair, notamment pour la pièce réparée et les causes externes comme un court-circuit ou un faisceau défectueux. La référence, le diagnostic sur banc, le test final et les conditions de prise en charge permettent de choisir une solution adaptée pour une réparation calculateur moteur.
